Prüfmethode 05
Bestimmung des Biege-Elastizitätsmoduls und der Biegefestigkeit
Was bedeutet das für Sie?
Sie können genau messen, wie steif und biegefest ein Werkstoff ist, und ihn mit anderen Lösungen vergleichen.
- Norm
- PN-EN 310
- Werkstoff
- Holzwerkstoffplatten über 3 mm
- Probe
- Breite 50 mm, Länge 20 × t + 50 mm
- Prüfdauer
- ca. 30 Minuten für 12 Proben
Methodenbeschreibung
Mit der Prüfung lassen sich zwei zentrale mechanische Eigenschaften von Holzwerkstoffplatten bestimmen: die Biegefestigkeit und den Biege-Elastizitätsmodul.

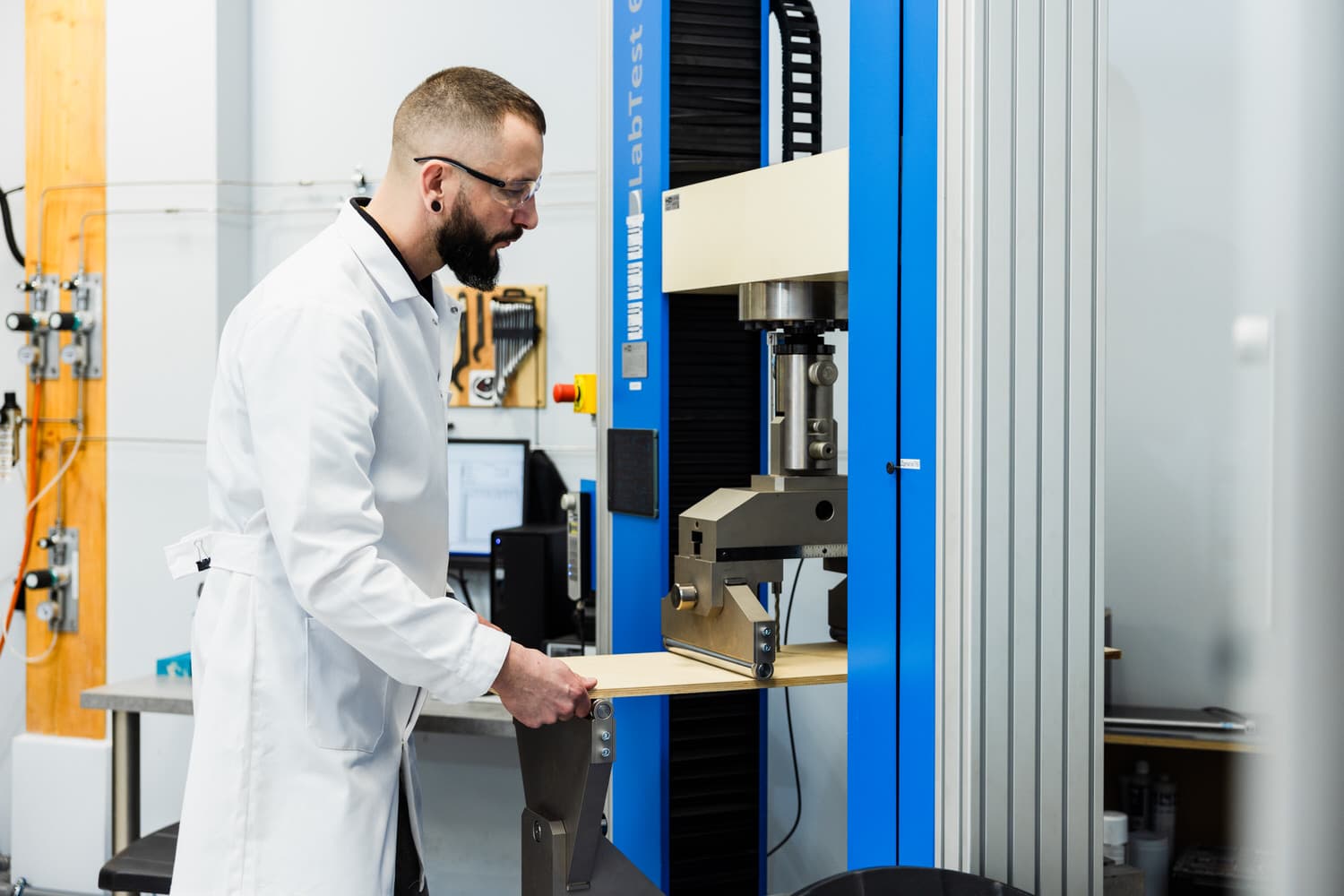

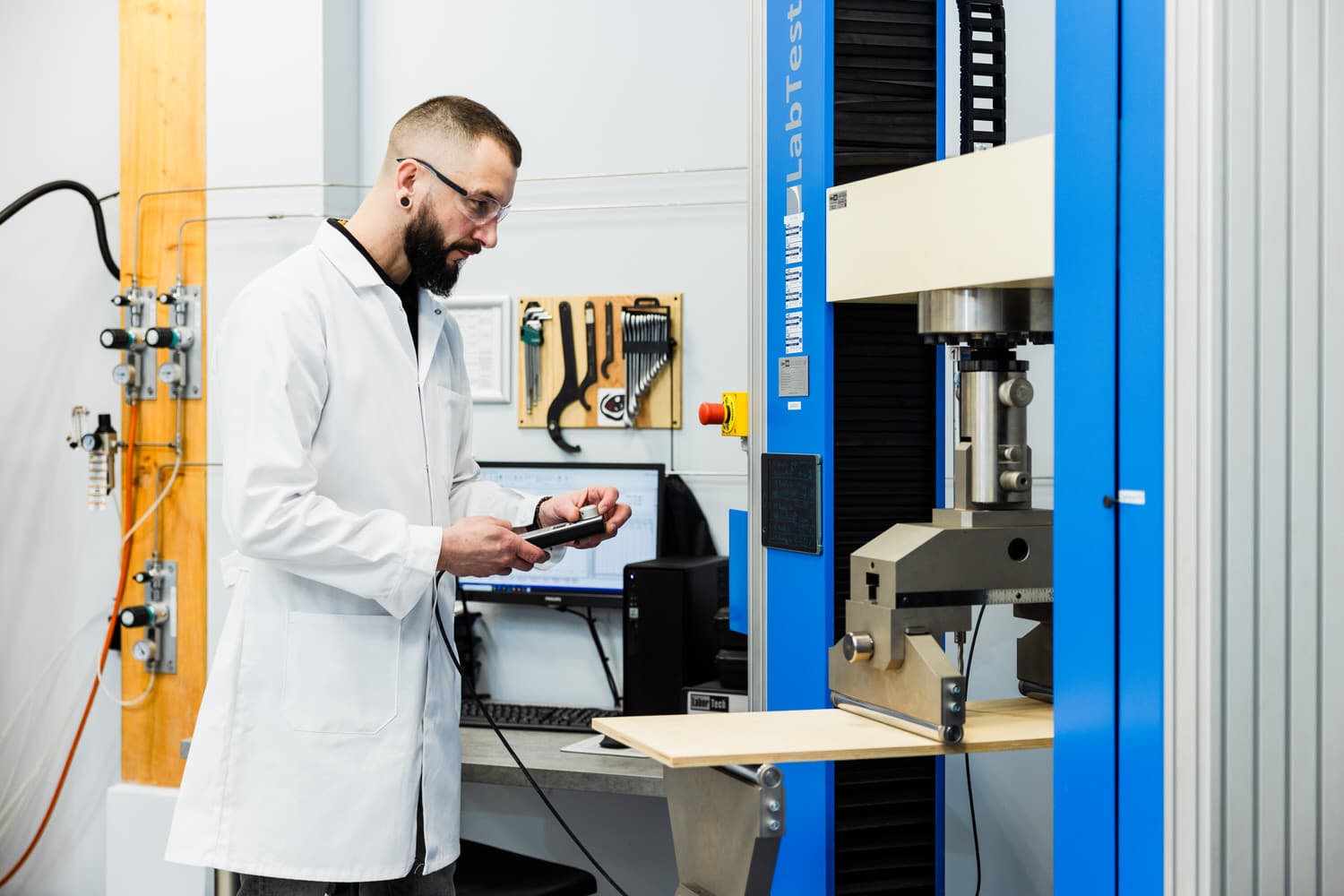

Die an zwei Punkten aufgelegte Probe wird in der Mitte ihrer Länge belastet – es handelt sich um eine 3-Punkt-Biegung. Die Messung erfolgt mit einer Universalprüfmaschine für statische Prüfungen.
Vor der Prüfung werden die Proben bei 20°C / 65% RH bis zur Massekonstanz klimatisiert. Während des Tests werden die Höchstkraft, die Biegefestigkeit und der Elastizitätsmodul bestimmt.
Die Prüfung ist zerstörend – die Probe sollte innerhalb von 60 ± 30 s zu Bruch gehen.
Geschäftlicher Nutzen: bessere Werkstoffauswahl für die jeweilige Anwendung, geringeres Risiko konstruktiver Probleme sowie eine schnellere Entwicklung neuer Produkte.
So läuft die Prüfung ab
Prüfkörper
Die Methode ist für Holzwerkstoffplatten mit einer Nenndicke über 3 mm bestimmt.
Die Maße hängen von der Nenndicke t ab:
- Länge: l = 20 × t + 50 mm
- Breite: b = 50 ± 1 mm
Die Probenlänge sollte zwischen 150 und 1050 mm liegen.
Die ungefähre Prüfdauer für einen Satz von 12 Proben beträgt etwa 30 Minuten.
Vorteil: in kurzer Zeit können Sie Daten für einen direkten Vergleich der mechanischen Eigenschaften verschiedener Werkstoffe erhalten, wobei nur eine geringe Materialmenge benötigt wird.
Prüfnorm
Die Prüfung wird gemäß PN-EN 310 durchgeführt.
Vorteil: die mechanischen Kennwerte werden nach einem genormten Verfahren bestimmt, sodass sich Werkstoffe zuverlässig kontrollieren und vergleichen lassen.
Anwendungsbereiche der Prüfmethode
Holzindustrie und Hersteller von Holzwerkstoffplatten
Kontrolle der mechanischen Eigenschaften von Sperrholz, Spanplatten einschließlich OSB und anderen Holzwerkstoffplatten sowie Nutzung der Ergebnisse in der werkseigenen Produktionskontrolle (WPK/FPC).
Bauwesen
Vergleich der mechanischen Eigenschaften von Platten für bauliche und konstruktive Anwendungen.
Möbelindustrie
Bewertung der Steifigkeit und Festigkeit von Werkstoffen für Möbelkonstruktionen und Einrichtungselemente.
Transport
Vergleich von Plattenwerkstoffen für Innenausbauelemente von Fahrzeugen, bei denen mechanische Eigenschaften von Bedeutung sind.
F&E und Werkstoffhersteller
Validierung neuer Plattenaufbauten, Vergleich technologischer Varianten sowie Bewertung des Einflusses von Produktänderungen auf die mechanischen Eigenschaften.
Die Prüfung ermöglicht:
- Bestimmung der Biegefestigkeit
- Bestimmung des Elastizitätsmoduls
- Vergleich der Steifigkeit verschiedener Werkstoffe
- Bewertung des Einflusses technologischer Änderungen auf die mechanischen Kennwerte
- Unterstützung der werkseigenen Produktionskontrolle
- Durchführung von F&E-Arbeiten und Werkstoffvalidierung
Statt anzunehmen, dass ein Werkstoff ausreichend fest ist, können Sie seine Eigenschaften messen und vergleichen.
